Topology là gì? Top 7 cấu trúc Topology thường gặp

Topology được ví như “chìa khóa đa năng” giúp nâng cao hiệu suất hoạt động của dữ liệu hệ thống mạng thông qua tự động hóa các thao tác sắp xếp và liên kết nút thông tin.

Vậy Topology là gì? Hiện nay có những loại liên kết mạng phổ biến nào? Những ưu – nhược điểm? Hãy cùng LANIT tìm hiểu rõ hơn về Network Topology qua bài viết sau!

1. Topology là gì?

Khái niệm Topology là mô hình cấu trúc mạng, thể hiện rõ phần tử của phần cứng, cách sắp xếp của chúng. Cấu trúc liên kết mạng kết nối Nodes trong cùng một mạng lưới nhằm tối ưu hoạt động của hệ thống.

topology là gì -01
Network Topology cho phép các thiết bị liên kết với nhau dựa trên mối quan hệ thông qua các nút, trạm và liên kết.

Cấu trúc mạng LAN (mạng vật lý) được chia thành nhiều loại. Trong đó, mỗi cấu trúc sẽ sở hữu cấu hình của từng Nodes khác nhau. Cấu trúc mạng lý tưởng dành cho doanh nghiệp sẽ không cần dựa vào quy mô, chi phí đầu tư và mục đích sử dụng.

Dựa vào sơ đồ cấu trúc mạng, nhà quản trị có thể theo dõi sát sao, hỗ trợ quá trình bảo trị hệ thống mạng.

2. Ý nghĩa của Topology Network

Topology đóng vai trò quan trọng trong việc xác định yếu tố chi tiết của cách thức hoạt động hệ thống mạng như: Dữ liệu, bổ sung tài nguyên, tiết kiệm chi phí, báo lỗi.

Topology mạng được thiết kế hiển thị ở sơ đồ, cho phép người dùng theo dõi hoạt động theo hai hình thức: Vật lý và logic:

  • Hình thức vật lý (LAN) bao gồm các thiết bị kết nối và cách sắp xếp mạng, giúp thiết lập hoặc bảo trì.
  • Hình thức cấu trúc liên kết logic gồm đám mây và các tài khoản ảo, giúp xác định các nút và dữ liệu hoạt động thông qua mạng.

3. Top 7 loại Topology Network hiện nay

Hiện nay có 7 loại cấu trúc liên kết mạng, cụ thể:

3.1. Bus Topology

Bus Topology sử dụng một cáp để kết nối những thiết bị ở xa lại với nhau, có hình dáng giống xe bus.

Nhấp vào next, chọn Start No Client để đảm bảo XLaunch khởi động mỗi server và cho phép người dùng sử dụng Linux Desktop sau. Một lần nữa bấm next, nhấn vào Flash, kích chuột vào nút Save Configuration để sao lưu.

topology là gì 02
Bus Topology liên kết các thiết bị với nhau với mô hình giống xe bus.

Ưu điểm:

  • Dễ lắp đặt, thích hợp với hệ thống mạng nhỏ.
  • Không bị giới hạn về độ dài của dây cáp.

Nhược điểm

  • Không khuyến khích với các mạng lớn vì chỉ áp có một dây cáp và hoạt động một chiều.
  • Gặp sự cố cả hệ thống sẽ ngừng hoạt động, gây ra các hậu quả như tốn chi phí và thời gian khắc phục.

3.2. Ring Topology

Cấu trúc này giúp các thiết bị kết nối với nhau thành một vòng tròn khép kín. Từ đó, dữ liệu được truyền đi theo một chiều và mỗi thiết bị sẽ có hai điểm gửi và nhận cụ thể. Đồng thời, cần phải kèm theo địa chỉ cụ thể của trạm tiếp nhận.

topology là gì 03
Ring Topology kết nối các thiết bị theo vòng tròn khép kín.

Ưu điểm

  • Hệ thống LAN dễ dàng được mở rộng.
  • Tiết kiệm chi phí khi chiều dài của dây cáp không yêu cầu nhiều số lượng dẫn.
  • Tốc độ mạng hoạt động nhanh hơn so với dạng Bus Topology.
  • Các dữ liệu được truyền đi theo một chiều hạn chế va chạm.
  • Cho phép các thiết bị kết nối thành một vòng mạng lớn nhưng vẫn đảm bảo an toàn cho hệ thống dữ liệu trong quá trình di chuyển.

Nhược điểm

  • Các thiết bị kết nối theo vòng tròn sẽ gây khó khăn trong việc xác định nguyên nhân khi xảy ra lỗi.
  • Tốn nhiều thời gian và chi phí khi khắc phục sự cố.
  • Thiết bị gặp sự cố dẫn đến hậu quả cả hệ thống ngưng hoạt động.

3.3. Dual Ring Topology

Dữ liệu của cấu trúc liên kết đơn truyền thống chỉ truyền theo một chiều nhất định. Vì thế, các nhà phát triển đã cho dữ liệu chạy hai chiều song song bằng cách thêm một cấu trúc liên kết mạng tạo ra cấu trúc vòng kép.

topology là gì 04
Dual Ring Topology chỉ truyền dữ liệu theo một chiều nhất định

Ưu điểm

  • Các dữ liệu sẽ di chuyển hai chiều ngược nhau nhằm giải quyết các nhược điểm của cấu trúc liên kết vòng đơn.
  • Bổ sung tính năng bảo mật cao góp phần giúp dữ liệu không bị gián đoạn trong  quá trình di chuyển.

3.4. Star Topology

Cấu trúc liên kết dạng sao gồm một thiết bị trung tâm điều khiển các nút thông tin khác nhau thông qua cáp quang. Với nhiệm vụ theo dõi, quản lý quá trình truyền tải thông tin, đảm bảo an ninh hệ thống.

topology là gì 05
Star Topology do một trung tâm điều khiển theo hình sao thông qua cáp quang.

Ưu điểm

  • Trong hệ thống mạng, các nút được thiết kế kết nối độc lập với trung tâm, giúp quá trình hoạt động không bị gián đoạn.
  • Tốc độ truyền dữ liệu nhanh.
  • Cấu trúc khá đơn giản nên dễ dàng sửa chữa khi hệ thống gặp sự cố. Đồng thời, khiến các thuật toán điều khiển ổn định hơn.
  • Mở rộng hoặc thu hẹp theo ý của người dùng.
  • Hạn chế tối đa các yếu tố khiến ngưng hệ thống, vì liên kết này cho phép kết nối trực tiếp với máy bộ tập trung thông qua dây cáp xoắn mà không cần sử dụng trục BUS.

Nhược điểm

  • Các máy trạm cần phải kết nối riêng lẻ từng thiết bị đến trung tâm. Thế nhưng, khoảng cách hạn chế chỉ nằm trong khoảng 100m.
  • Tốn chi phí thiết bị trung gian, dây mạng và hiệu suất.
  • Nếu trung tâm sập thì toàn bộ hệ thống sẽ ngừng hoạt động.

3.5. Tree Topology

Tree Topology gồm một thiết bị dùng làm trung tâm điều khiển các thiết bị mở rộng dạng nhánh qua các nút kết nối. Dạng kết nối này gần giống với mạng hình sao. Các máy trạm được sắp xếp theo từng lớp phụ thuộc vào tính năng của chúng.

topology là gì 06
Tree Topology do một máy chủ điều khiển các thiết bị mở rộng dạng nhánh qua các nút.

Các nút sẽ phân bổ theo hình thức parent – child, nghĩa là một nút kết nối với trung tâm được mở rộng kết nối với các thiết bị khác.

Ưu điểm

  • Tích hợp dạng Bus và Star sẽ bổ sung các nút thông tin, mở rộng hệ thống mạng.
  • Thiết bị hoạt động độc lập, dễ dàng khắc phục sự cố.

Nhược điểm

  • Khi thiết bị trung tâm không may gặp sự cố thì toàn bộ hệ thống sẽ ngừng hoạt động.
  • Quá trình sửa chữa, khắc phục yêu cầu nhiều kiến thức cũng như kinh nghiệm.
  • Bổ sung các nhánh mở rộng gây tốn kém và chậm hiệu suất.

3.6. Mesh Topology

topology là gì 08
Mesh Topology thiết kế hai bản là đầy đủ và một phần kết nối với nhau thông qua hệ thống mạng.

Cấu trúc dạng lưới gồm nhiều vị trí kết nối với thiết bị mạng trong cùng hệ thống, cung cấp hai hình thức truyền dữ liệu  tràn ngập và định tuyến. Ngoài ra, được thiết kế với hai bản rõ rệt:

  • Mesh Topology đầy đủ là tất cả các nút của hệ thống được kết nối với nhau.
  • Mesh Topology một phần chỉ có vài nút được kết nối với nhau trong hệ thống.

Ưu điểm

  • Là dạng cấu trúc đáng dùng và mang tính ổn định cao.
  • Hạn chế rủi ro trong quá trình kết nối, truyền dữ liệu.

3.7. Hybrid Topology

Các cấu trúc liên kết khác nhau sẽ được kết hợp theo mô hình mạng lớn của doanh nghiệp.

topology là gì 08
Các doanh nghiệp thường sử dụng Hybrid Topology.

Ưu điểm

  • Tạo tính linh hoạt trong quá trình truyền tải thông tin hệ thống.

Nhược điểm

  • Tốn chi phí.
  • Yêu cầu kinh nghiệm quản lý.

4. Các tiêu chí lựa chọn Topology là gì

Để có thể lựa chọn cấu trúc liên kết mạng cần phụ thuộc vào nhiều yếu tố như: Loại cáp, chiều dài cáp, chi phí cùng khả năng mở rộng.

Chiều dài của cáp

Việc sử dụng nhiều thiết bị để kết nối đồng nghĩa với việc dùng nhiều dây cáp. Do đó, tùy thuộc vào loại cấu trúc để lựa chọn chiều dài cáp tương thích.

Ví dụ: Star Topology hay Bus Topology dùng ít cáp hơn so với cấu trúc Mesh Topology.

Loại cáp

Bạn nên ưu tiên chất cáp phù hợp với mục đích dùng. Hiện nay, có 2 loại cáp phổ biến:

  • Cáp xoắn được làm từ đồng, có ít băng giúp người dùng tiết kiệm tối đa chi phí.
  • Cáp quang làm từ thủy tinh dẻo hoặc ống nhựa sẽ có chi phí cao nhưng mang đến hiệu suất truyền dữ liệu một cách nhanh chóng.

Chi phí

Topology Network càng phức tạp đồng nghĩa với chi phí cao và tiêu tốn nhiều thời gian để lắp đặt. Vì vậy, việc xác định cấu trúc liên kết mạng phù hợp với nhu cầu sử dụng sẽ giúp tiết kiệm chi phí đáng kể.

Khả năng mở rộng của các loại Topology

Khả năng mở rộng của các loại liên kết mạng tác động trực tiếp đến quá trình sử dụng, quản lý dữ liệu. Topology Network tốt giúp tiết kiệm thời gian và ngăn chặn rủi ro ở mức tối đa.

5. Những lưu ý cần biết khi thiết lập nguyên lý Topology

Sơ đồ nguyên lý Network Topology cho phép hiển thị thông số truyền dữ liệu, quản lý dễ dàng và phát hiện các vấn đề rủi ro. Cùng với đó, mang đến người dùng những thông tin về chức năng của hệ thống mạng trong việc khắc phục sự cố hiệu quả.

Công cụ quản lý Network Topology hiệu quả

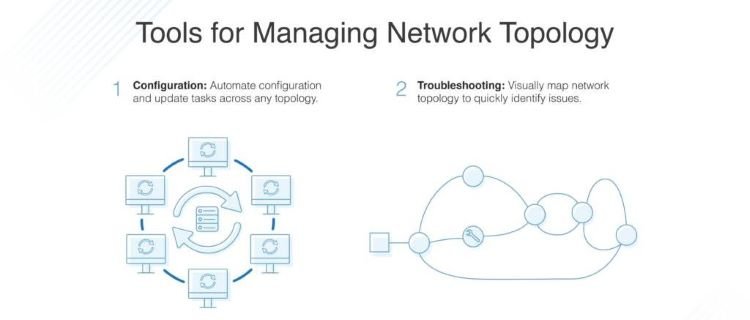

topology là gì 09
Bạn cần cân nhắc trong việc sử dụng công cụ quản lý hệ thống mạng.

Microsoft Visio là phần mềm hỗ trợ người dùng tùy chọn thiết lập sơ đồ mạng như thêm nút hoặc thiết bị vào hệ thống. Các phần mềm miễn phí như: Lucidchart, Libreoffice Draw với những tính năng riêng biệt. Bạn có thể dễ dàng quản lý và tiết kiệm thời gian. Với chức năng tự động hóa tác vụ cấu hình mạng như bảo mật, liên kết, sự cố,…

Cấu hình mạng

Đây là phương pháp xác minh tự động có tính tính xác cao và nhanh nhất các tác vụ trùng lặp giảm tải lưu lượng làm việc. Đồng thời, giúp cấu trúc liên kết mạng phức tạp giải quyết các vấn đề bằng cách tự động phát hiện các nút mạng, góp phần dễ kiểm tra, quản lý cấu hình chính xác.

Chưa dừng lại đó, công cụ mang còn hiển thị lịch sử hoạt động của thiết bị và theo dõi cảnh báo lỗi về hiệu suất làm việc và tuổi thọ.

Cách khắc phục sự cố

Các phần mềm quản lý mạng cho phép người dùng theo dõi hệ suất. Với tính năng tạo ra các đường cơ sở hiệu suất mạng mạnh và cảnh báo hoạt động đáng ngờ, điều này giúp người dùng nhanh chóng phát hiện và khắc phục sự cố.

Khi các cấu trúc mạng liên kết phức tạp khiến việc tìm ra lỗi khó khăn thì có thể sử dụng phần mềm quản lý hiệu suất. Với ưu điểm nổi bật là giúp theo dõi quá trình hoạt động và các thay đổi của hệ thống.

Bạn có thể sử dụng công cụ miễn phí 14 ngày Topology Mapper để tìm hiểu, khám phá về cấu trúc liên kết mạng.

SolarWinds Network Topology Mapper không giới hạn kích thước mạng, tự động ghi nhớ thông tin bằng biểu tượng chuyên ngành vào sơ đồ cấu trúc mạng. Đồng thời, còn có tính năng quét định kỳ hỗ trợ sơ đồ luôn được cập nhật phiên bản mới nhất.

6. Sơ đồ cấu trúc Topology dành cho nhà cung cấp dịch vụ

Sơ đồ cấu trúc Topology cho phép nhà cung cấp dịch vụ quản lý, sử dụng hệ thống mạng gồm nhiều khách hàng khác nhau.

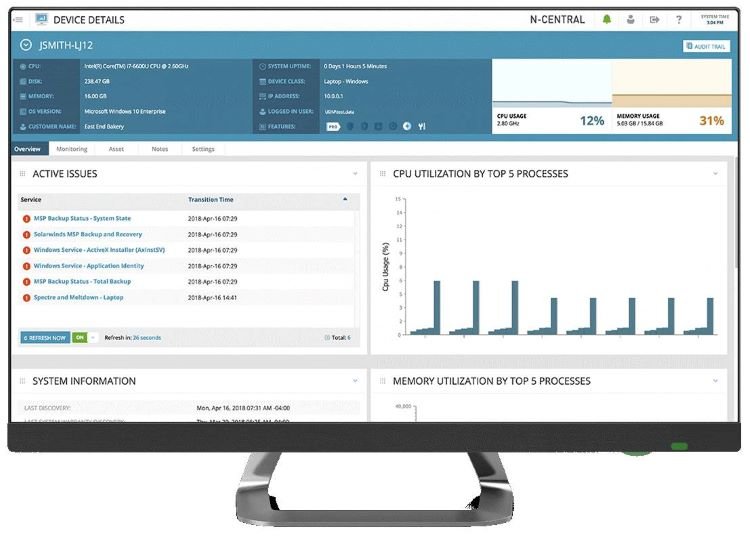

Topology La Gi 10
Sơ đồ Network Topology giúp người dùng sử dụng, quản lý và khắc phục sự cố một cách hiệu quả.

Công cụ sử dụng cho mạng tổ chức nhỏ hay cá nhân không đáp ứng nhu cầu của MSP. Do đó, họ sẽ đưa ra các giải pháp tích hợp sơ đồ cấu trúc mạng với công cụ chuyên dụng N – Central. Với phương pháp này, người dùng có thể đánh giá và quản lý hệ thống một cách hiệu quả nhất.

Trên đây là 7 loại Network Topology phổ biến hiện nay do LANIT tổng hợp. Hy vọng, bài viết đã giúp bạn hiểu rõ hơn về cấu trúc liên kết mạng cũng như ưu – nhược điểm, cách khắc phục của chúng.
